3D-Drucken, den Anschluss nicht verpassen

Nachdem nun mein Drucker den Weg für die Garantiereparatur ins Orban-Land angetreten hat und vor einer Weile wieder zurück gekommen ist, kann es weitergehen. Absoluter Top-Kundenservice hat die Firma. Selbst nicht störende optische Macken wurden ausgebessert. DHL als Spediteur hinterliess eine etwas weniger gute Figur, aber das ist ein anderes Thema.

Da die Anlage in der Nacht wegen einem Sensorfehler hängengeblieben ist, kann ich hier einen "Prozesszustand" zeigen:

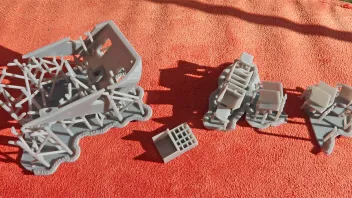

Rechts im Bild sind Interieurteile für die Begleitwagen, Wandstärke jeweils 0,5mm. Links ist der angefangene Teil eines Gehäuses. Hier oben sichtbar die Arbeitsfläche aus der Perspektive des Harztanks.

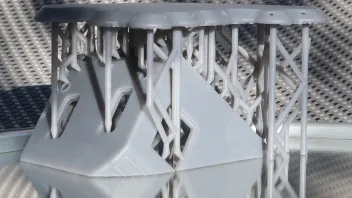

Dasselbe Teil umgedreht. Der Spiegel symbolisiert den Harztank, oben am Bildrand wäre die Bauplattform. Der Aufbau erfolgt von unten nach oben.

Wie folgender Fred zeigt, liefert auch der günstigere Anycubic Photon ziemlich gute Ergebnisse:

https://www.drehscheibe-online.de/foren/read.php?010,8376311,page=1

Letzte Woche gab es die Messe Sindex in Bern. Das Hauptthema war Automation und Robotik. Unter anderem stellte auch die Firma Alphacam, nicht zu verwechseln mit dem gleichnamigen Anbieter von CAD und CAM Lösungen, seine 3D Printer aus. Präsentiert wurde unter anderm der FDM Drucker Stratasys F370. Die Qualität dieses Gerätes überzeugte mich. Die typischen Rillen sind immer noch sichtbar aber doch fein aufgelöst. Schicht zu Schicht kann bis 0.127mm aufgelöst werden. Das dauert dann allerdings seine Zeit, bis Teile in dieser Auflösung gedruckt sind.

Das Gerät belegt die Fläche eines halben Schreibtisches und kann direkt mit CAD Files betrieben werden. Es braucht keinen Umweg über step oder stl Files. Für den Heimgebrauch ist es nicht gedacht, der Preis liegt um die Fr. 50'000. Für die Teile die Stützstrukturen benötigen, können diese mit einem auswaschbaren Material erstellt werden. So ist möglich wie gezeigt, komplette Planetengetriebe aus einem Stück zu Drucken und danach das Material in den Zwischenräumen auszuwaschen. Anschliessend ist das Getriebe beweglich. Als Kunststoff kann mit ABS ein hochwertiger Kunststoff eingesetzt werden. Auch dieser hat seinen Preis. 1000cm³ kosten etwas mehr als Fr.200.00. Wie überall, Qualität hat seinen Preis.

Heute fiel mir ein pa-Contanier in die Hände, welcher vor über einer Woche im Reinigungsbad vergessen ging. Nach der langen Badedauer ist das Resin ungewöhnlich weich, es sieht so aus, als hätte die Stützstruktur das Gehäuse gesprengt.

Ziemlich freakig, nicht?

Sieht wie moderne Kunst aus...

Ein passender Sockel drunter, ein bisschen Farbe an die richtigen Stellen und dann ab auf den Bahnhofplatz oder den nächsten Kreisel....

Guten Abend zusammen

Nun kann ich erfreut darüber berichten, dass mein 3D-Drucker Prusa i3MK3 "Charlie" (welcher ich von Röbi im November erwerben konnte) seine Première mit dem Drucken im Seeland gestern Abend hatte.

Zusätzlich habe ich mir einen Onshape-Account angelegt, in welchem ich zu gegebener Zeit konstruieren werde. Röbi hat mir da bereits eine gute Einführung gegeben, doch muss ich mich trotzdem nochmals gut einarbeiten und die Funktionen durchtesten.

Da ich im Netz relativ viele STL-Vorlagen fand, welche zu meinen Modellbahn-Themen passen, wollte ich vorerst mit vorgefertigten Dateien drucken. Beginnen wollte ich mit einem Prellbock für meine zukünftige, österreichische Schmalspurbahn (Spurweite H0e, 9mm). Die Peco-Prellbocke sehen nicht wirklich gut aus und die vorbildgerechten Prellböcke von Halling sind mit einem Stückpreis um die 20 CHF sehr teuer. Deshalb wäre es gerade im Schattenbahnhof besonders cool, wenn ich eine kostengünstige Variante selber drucken könnte.

Ich habe ein STL-Dateiformat herunterladen können und musste dieses dann in eine GCODE-Datei umwandeln. Dies fand ich gerade im Onshape nicht heraus und konnte mit dem Download des kostenlosen Programmes "Creality Print" die STL- in eine GCODE-Datei umwandeln. In der Abbildung unten ein SBB-Prellbock (Bauform "Gotthard"), welcher auch kostenlos heruntergeladen wurde und in GCODE umgewandelt wurde. Da gab es aber Probleme beim Drucken, zudem ist dieser für Spur 0 dimensioniert (wollte ein Test mit einem grösseren Objekt machen).

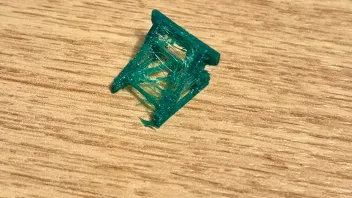

Leider kam der ÖBB-Prellbock nicht wirklich zufriedenstellend heraus:

An gewissen Stellen sind feinere Strukturen vorhanden, an anderen Stellen brachte der Extruder kaum PLA an.
Entweder ist das Objekt zu filigran oder ich muss dieses selber im Onshape konstruieren.

Was habt ihr für Erfahrungen gemacht mit kostenlosen STL-Dateien zum Herunterladen?

Dominik, für die Umwandlung von STL in gcode solltest du den Prusa Slicer verwenden. Den kannst du von der Prusa Website gratis herunterladen. Der Prusa Slicer ist spezialisiert auf den Druck mit Prusa-Druckern.

Bei Problemen einfach melden: Ich helfe gern.

Röbi, vielen herzlichen Dank für die äusserst schnelle Antwort - das hat mir sehr geholfen und kann nun beruhigt schlafen gehen!

Wenn man das richtige Werkzeug verwendet, kann das Wunder bewirken - die Druckqualität des kleinen ÖBB-Prellbocks ist definitiv besser, hier ein Vergleich neu (links) und alt (rechts):

Beim neu gedruckten Prellbock muss ich die äusserst feinen Fäden vom Extruder entfernen, bevor es ans kolorieren geht:

und aus purer Freude habe ich noch eine Absetzmulde gedruckt :

Nochmals vielen Dank für den Support und bis morgen!

Hoi Dominik.

Ebenfalls Wunder bewirken könnte die richtige Lage beim Drucken. Vielleicht bekämst Du bessere Ergebnisse, wenn du den Prellbock so drehst, dass die Holzfläche auf dem Heizbett liegt (welche allerdings dann dessen Muster aufweist).

So oder so sind die vielen filigranen und freihängenden Streben eine Herausforderung für den Drucker.

Beim selber Zeichnen würde man den Prellbock wohl in mehreren Bauteile erstellen.

Aber die Mulde zeigt, dass der Drucker nicht das Problem ist.

Nur FDM 3D Drucken war gestern. Der BambuLab H2D steht in den Startlöchern. Zwei Druckköpfe, 10W oder 40W Laser. Schneidleistung in Holz bis 15mm. Im Video noch nicht zu sehen, der Schneidplotter.

Ein Gerät das verschiedene Technologien in einem zusammenfasst. Ideal für den Modellbauer.

Einfach das Video anschauen. Nach unten scrollen. Der Schneidplotter ist noch nicht darin vorgestellt.

Sobald der H2D mit allen Optionen verfügbar ist, werde ich ihn für die Firma beschaffen.

Zitat von sturzi

Dominik, für die Umwandlung von STL in gcode solltest du den Prusa Slicer verwenden. Den kannst du von der Prusa Website gratis herunterladen. Der Prusa Slicer ist spezialisiert auf den Druck mit Prusa-Druckern.

Genau, im Pruca Slicer wird dann der Gcode für den gewählten Drucker erstellt.

Auf diese Weise bekommt man das für den verwendenten Drucker optimierte Modell deines Objektes aus dem STL-File.

Ich habe verschiedene 3D-Drucker und nutze im Prusa Slicer das für den jeweiligen Drucker hinterlegte Profil.

Ich kann das Versuchsobjekt gerne mal auf meinen Maschinen austesten.

Gruss

Thomas

Falls sich jemand am Überlegen ist, einen Bambu Lab 3D Drucker zuzulegen.3DJake startet heute eine grosse Aktion mit verschiedenen Druckern.

Ich mag mich irren, aber der Bambu A1 ist meiner Erinnerung zufolge teurer als damals ohne Jubiläumsrabatt.🤨

Dennoch: auch für diesen Preis noch sehr attraktiv.

Ich bin eben daran, die zweite Kabine unserer Büro-Seilbahn zu reparieren, bzw zu komplettieren. An der Gondel fehlte das Laufwerk. Schnell konstruiert und jetzt im Druck - fertig. Das wäre ich nach altherkömmlicherweise niemals angegangen und die inkomplette Gondel wäre auf dem Büroschrank versauert.



Ach ja: eine Tür wäre auch noch gut…

Zitat von 11465 - Oerlikon

Ich mag mich irren, aber der Bambu A1 ist meiner Erinnerung zufolge teurer als damals ohne Jubiläumsrabatt

Den Eindruck hatte ich auch.

Zitat von 11465 - Oerlikon

eine Zür wäre auch noch gut

Was ist eine Zür?

Zitat von sturzi

Was ist eine Zür?

Eine Tür, das Z liegt neben dem T.

Übrigens gibt es für gewisse Drucker das neue AMS 2 Pro. Gestern ist es eingetroffen. Heute müsste noch das zusätzliche Netzteil dafür eingetroffen sein. Einige Details wurden verbessert, die Schläuche mit den Filamenten sind jetzt sichtbar, für eine bessere Kontrolle bei einem Bruch. Der Filamentwechsel soll jetzt schneller sein und ein Trockner ist eingebaut. Die Feuchtigkeit in den Filamenten kann für schlechtere Druckqualität sorgen.

Da wir eine 600er Serie Empa Würfel drucken müssen, sehen wir schnell ob das einen positiven Einfluss hat. Ich werde wieder berichten.

Auf der Wunschliste steht bereits der Bambu Lab H2D. Der Name erinnert mich an den Star Wars Roboter R2D2.

Zitat von Cebu Pacific

Auf der Wunschliste steht bereits der Bambu Lab H2D.

Nicht nur bei Dir.

Zitat von sturzi

Was ist eine Zür?

Ich schreibe die meisten Beiträge auf dem Handy. Da sind solche Verschreiber leider häufig. Ich habe es beim ersten Durchlesen ja gleich korrigiert. Aber Röbi ist einfach zu schnell.

Zitat von Cebu Pacific

Falls sich jemand am Überlegen ist, einen Bambu Lab 3D Drucker zuzulegen. 3DJake startet heute eine grosse Aktion mit verschiedenen Druckern.

Danke für den Hinweis, hatte bei Reichelt bislang einen BambuLab auf dem Radar aber bei diesem Angebot wurde ich doch schwach 😇, Danke Erwin für den Hinweis 👍

Super, Luca, das wirst Du nicht bereuen. Welchen hast Du Dir zugelegt?

Ich habe mir den Bambu Lab P1S Combo bestellt. Meine Schwester und ihr Freund sind auf 3D Druck bereits sehr bewandert und kennen den. Bei uns im Geschäft haben wir auch eine solchen Bamb Lab.
