  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Weichenantriebe:
    Bisher habe ich Weichenantriebe mit Servos (Unterflur) und Linear-Antrieb (DIY Oberflur) verwendet.
    Die Ansteuerung erfolgt eweils über mehrere ESU SwitchPilot Servo.

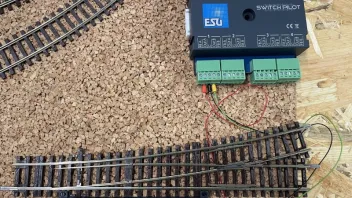

    Nun habe ich einen Oberflur-Weichenantrieb von Roco ausgetestet.

    Diese Lösung ist recht einfach in der Montage und die Ansteuerung erfolgt über einen ESU SwitchPilot.

    Es ist nur eine Bohrung für die 3 Anschlussdrähte notwendig und die Weichenantriebe können vor der Platzierung und Montage der Weiche in der Anlage an der jeweiligen Weiche angeschraubt werden und ausgetestet werden.

    Nachteilig bei dieser Variante ist der etwas höhere Preis für den Weichenantrieb.

    Frage:
    Welche Weichenantriebe verwendet ihr in eurer Anlage?
    Wo kauft ihr die Weichenantriebe ein?

    Vielleicht verwendet ihr Modelle oder Lösungen, die ich noch nicht kenne 😉

    Danke und Gruss
    Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Digitalisierung:
    Ich habe zwischenzeitlich bei weiteren günstigen Loks einen Decoder eingebaut.

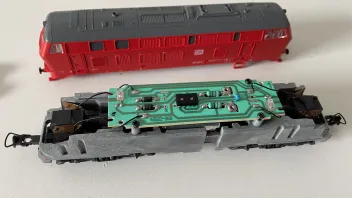

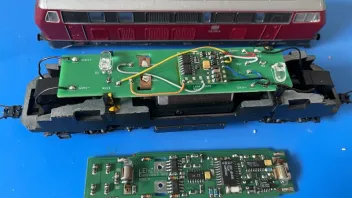

    Bei einer älteren HO DB BR215 war eine Platine von Lenz eingebaut.

    Ich habe leider nicht herausgefunden, was diese Platine macht. Digital wurde die Lok nicht erkannt.

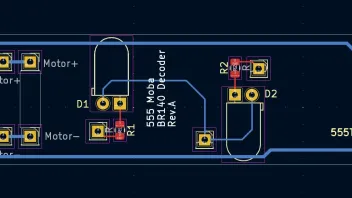

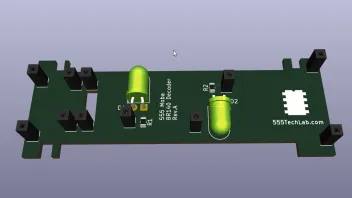

    Darum habe ich die Platine herausgenommen. In Kicad habe ich eine eigene Platine entwickelt.

    Die Glühbirnen habe ich durch weisse LEDs ersetzt.
    Mittels Anschluss-Pins kann nun ein handelsüblicher Decoder mit Anschlussdrähten angeschlossen werden.

    Mit der eigenen Platine und dem angeschlossenen TAMS-Decoder habe ich eine weitere digitale Lok für meine Anlage.

    Vielen Grüsse
    Thomas

  • Print mit Hallsensor zum schalten von Innenbeleuchtungen

    Hallo zusammen

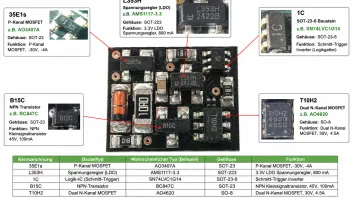

    Ich habe mal mit KI versucht die Bauteile anhand der aufgedruckten Bezeichnung zu identifizieren und folgendes Resultat erhalten.

    Der SOT23-6 mit der Bezeichnung 1C ist aber möglicherweise ein Microcontroller.

    Aus Schaltungs-Sicht fehlt dann noch ein Hall-Sensor.

    Mit diesen Bauteilen sind wir ziemlich nahe an der Schaltung von Fabian :-)

    Ich würde auf der oben dargestellten Schaltung aufbauen.
    Fabian hat vielleicht zum Test schon mal die Bauteile in Kicad auf der Platine platziert 😉

    Für die ersten Prototypen würde ich einzelne Platinen bestellen und die Platinen selber löten. Anschliessend kann das notwendige Programm in den Microcontroller hochladen werden.

    Eine produktive Serie von 100 Stk könnte man beispielsweise bei JLCPCB fertigen lassen, inklusive der Bauteilebestückung.

    Gruss
    Thomas

  • Print mit Hallsensor zum schalten von Innenbeleuchtungen

    Hallo zusammen

    Zitat von lehcim

    Ich habe mit Fabian mal darüber diskutiert, ob zur Speicherung auch ein Bi-Stabiles Relais gehen würde, dies würde aber vermutlich wegen dem Magnet nicht funktionieren.

    Mit einem Bistabilen Relais könnte die Anforderung auch gelöst werden.

    Im Netz habe ich hier ein Beispiel gefunden.

    Anwendungen mit Relais benötigen natürlich etwas mehr Platz.

    Aus Platzgründen würde ich aber die Lösung mit Microcontroller verwenden.

    Gruss
    Thomas

  • Print mit Hallsensor zum schalten von Innenbeleuchtungen

    Hallo Michel

    Danke für deine Antwort.

    Aus deinen Erklärungen entnehme ich dass der Print folgenden Anforderungen erfüllen muss:

    • Spannungsversorgung bis 25V Digital
    • Hall-Sensor onboard
    • 1 Schaltausgang, ohne Kostantstromquelle, Transistor-Ausgang, max 1 A
    • Funktion: Schalten mittels Magnet, Ausgang Ein oder Aus
    • Schaltzustand wird gespeichert
    • nach Wiedereinschalten vom Strom wird gespeicherter Zustand an Ausgang geschaltet.

    Durch die Anforderung der Speicherung des Schaltzustandes muss ein kleiner Microcontroller mit Programm verwendet werden.

    Materialmässig sind wir bei 100 Stück vielleicht etwa bei 4-5 CHF pro Print.

    Nicht eingerechnet sind hier die Kosten für die Entwicklung und die Arbeit für Bestückung und Test.

    Vielleicht kannst du mal eine Zeichnung machen wie der Print etwa aussehen soll.

    Noch offene Fragen:

    • Wo liegt der Hall-Sensor?
    • Grösse der Platine?
    • Wo sind die Anschlüsse platziert
    • Bauform der Leiterplatte

    Gerne kann sich Bo'Bo'Bo' auch an dieser Diskussion beteiligen ;-)
    Vielleicht kennt jemand die Bauteile, die auf dem H0fine verwendet wurden oder hat ein Muster.

    Gruss
    Thomas

  • Print mit Hallsensor zum schalten von Innenbeleuchtungen

    Hallo Michel

    Ich habe die Fähigkeit eine Leiterplatte zu erstellen ;)

    Das erwähnte Board von H0fine scheint eine ausgereifte Lösung zu sein und ist relativ kostengünstig.

    Eine eigene Lösung bedeutet Aufwand und Kosten.

    Um welche Mengen von Prints sprechen wir hier?

    Gibt es Punkte, die das oben genannte Board nicht erfüllt, die du aber benötigst?

    Oder suchst du einfach nach einer einfacheren Lösung? Was wird vom H0fine nicht benötigt?

    Gruss
    Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Weichenantriebe:

    Bisher habe ich alle eingesetzten Weichen auf meiner Anlage über Servos angesteuert.

    Auf der eben installierten Erweiterung ist eine Weiche gerade über dem Holzrahmen platziert und somit von unten nicht erreichbar. Es muss also ein Weichenantrieb für Oberflur eingesetzt werden.
    Für die verwendeten Gleistypen habe ich keine praktischen Oberflur-Lösungen gefunden.

    Ich muss mir also selber eine Lösung ausdenken.

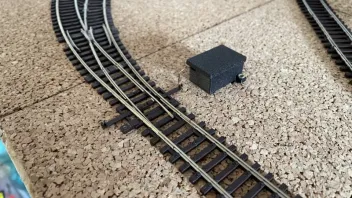

    Die Anforderung ist eine kleine Kiste mit einem Mechanismus, der die Lasche der Weiche bewegen kann. Der Antrieb sollte auf der Anlage nämlich nicht viel Platz benötigen und unscheinbar neben der Weiche platziert werden können.

    Frage an das Forum:

    Wie habt ihr diese Anforderungen gelöst?

    Gruss
    Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

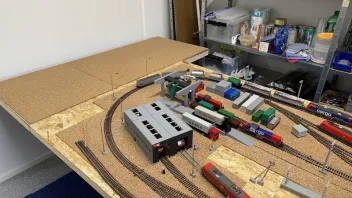

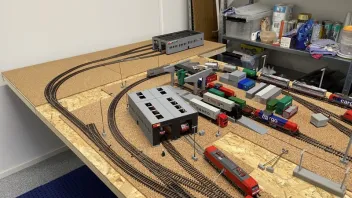

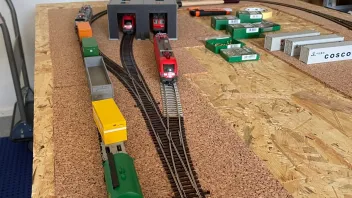

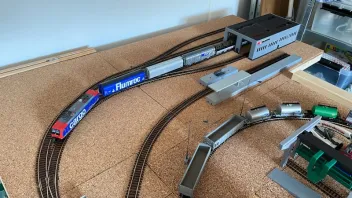

    Erweiterung:

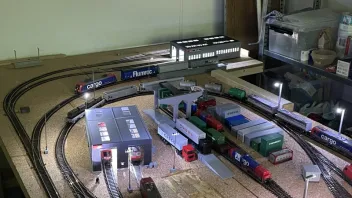

    Auf der bisherigen Anlage sind schon etliche Loks und Güterwagen im Einsatz.

    Um weitere Loks und Güterwagen abzustellen, habe ich eine kleine Anlagenerweiterung geplant. Auf der Erweiterung soll auch noch eine etwas grössere Wartungshalle platziert werden.

    Die zusätzliche Grundplatte mit Rahmen und Füssen kann an die bisherige Platte angeschraubt werden.

    Die ersten Gleise mit Weichen sind auf der Anlage platziert.

    Für Wartungsarbeiten in der Nacht ist die Wartungshalle bereits mit Licht ausgerüstet.

    Der restliche Platz auf der Erweiterung ist noch nicht verplant und bietet Platz für zukünftige Ausbauten wie etwa Gebäude, Strasse für Car-System etc.

    Gruss
    Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Licht:

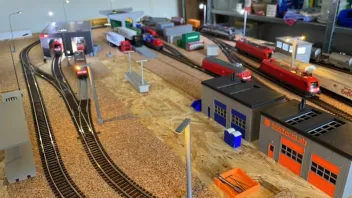

    Nach den ersten Schritte mit dem Zugbetrieb habe ich angefangen Lichtelemente auf der Anlage zu montieren. Alle Lichtquellen sind mit leuchtstarken LED ausgerüstet.

    Ich habe auf der Anlage Lichtmasten von Aliexpress, wie auch eigene gedruckte Lichtmasten verwendet.

    Die vielen Lichtmasten werden zentral angesteuert. Die Beleuchtung des Lokschuppens inklusve Strahler für das Logo wird getrennt angesteuert.

    In RocRail habe ich einzelne Objekte im Gleisplan platziert und kann nun über die Oberfläche die Lichtelemente ansteuern.

    Gruss Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Weichen-und Lichtdecoder:

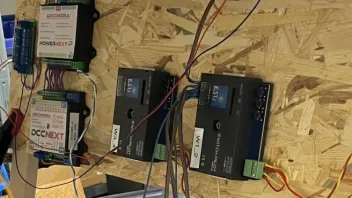

    Die Ansteuerung der Weichen und der Lichtelemente auf der Anlage habe ich mit ESU Digitaldecoder SwitchPilot Servo (Weichen) und Arcomora DCC Decoder (Lichtelemente) umgesetzt.

    Die Decoder-Module habe ich unter der Anlage auf einem Verteilerbrett aufgebaut.

    Die zentrale Montage unter der Anlage erlaubt die einfache Verdrahtung von jedem Punkt unter der Anlage aus.

    Gruss
    Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Stromschienen:

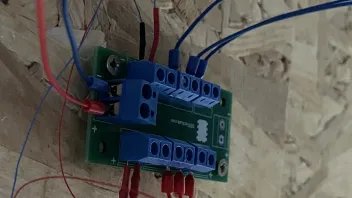

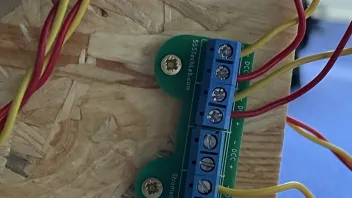

    Für die Verteilung der Signale wie DCC-Signal, Versorgung von Leuchtelementen und geschaltete Ausgänge für LED-Beleuchtung habe ich mir eigene Stromschienen-Leiterplatten entwickelt.

    DCC-Signal (Hauptzuführung am Brett mit der Steuerung und der Decoder-Module):

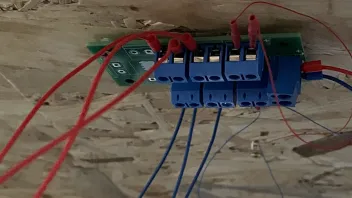

    Strom und Signal-Schiene für geschaltene Lichtelemente (auf der Unterseite der Platte montiert)

    Nachdem die gesamte Anlage verdrahtet ist, werde ich die verschiedene Verbindungen sortieren, zusammenbinden und beschriften.

    Gruss Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Hallo zusammen

    Digitalisierung:

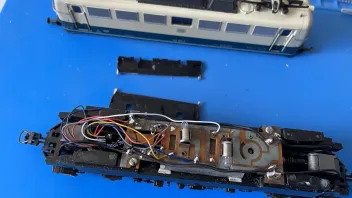

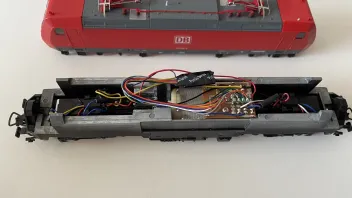

    Nachdem nun schon etliche Loks auf meiner Anlage digital fahren, habe ich mit der Digitalisierung von älteren Loks angefangen.

    Die Loks habe ich günstig über Ricardo erstanden und sind gute Übungsbeispiele.

    BR 140:


    BR 185:

    BR 215

    Alle Loks sind etwas älter und die Leiterplatte, oft ohne Schnittstelle, sieht auch so aus.

    Für die Digitalisierung sind etliche Komponenten wie Dioden, Lampen und Spulen nicht mehr nötig. Die Lampen werden durch Leuchtdioden ersetzt.

    Wie ich sehe, haben etliche Modelle von Roco die gleiche Leiterplatte. Darum habe ich mich entschlossen eine eigene Leiterplatte für Digital zu erstellen.

    Falls diese Lösung funktioniert, werde ich die Leiterplatte weiter optimieren.

    Gruss Thomas

  • Aufbau einer Einsteigeranlage von 555TechLab

    Wartungshalle:

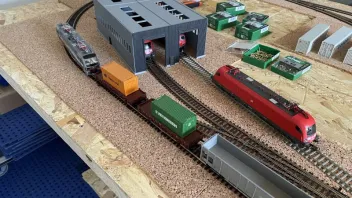

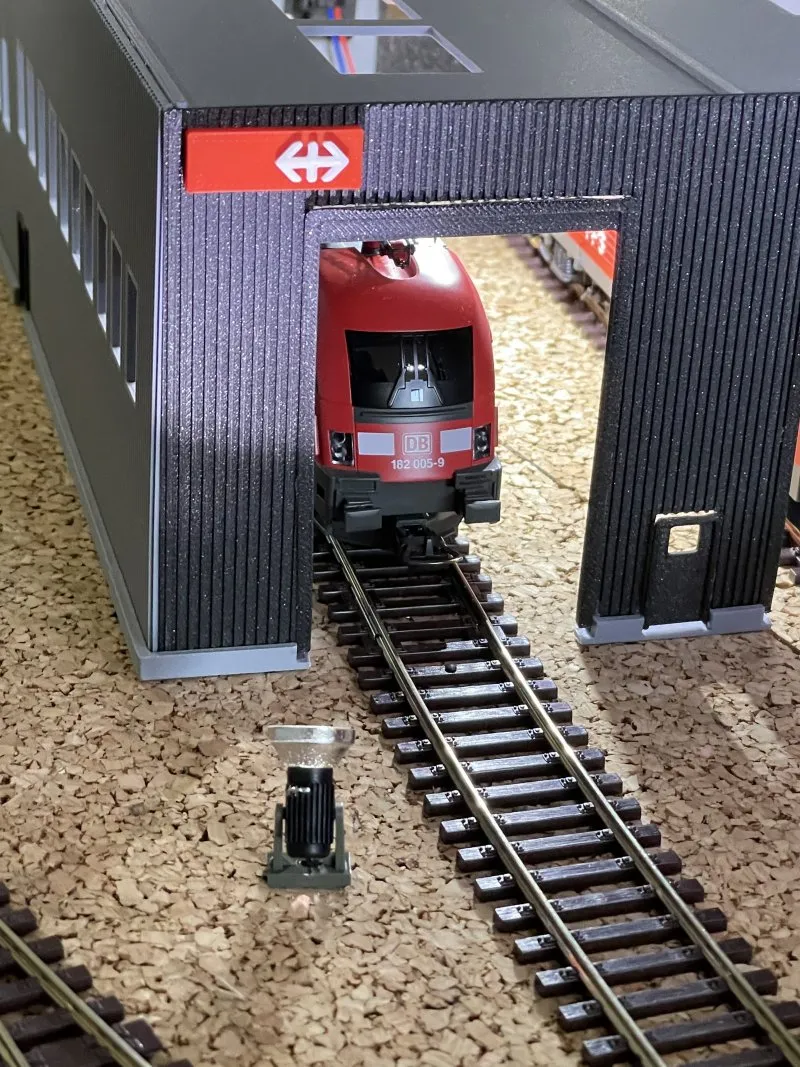

    Dank dem eigenen 3D Drucker habe ich mir ein erstes Gebäude für die Anlage gedruckt - eine Wartungshalle für Loks.

    Im Modell fehlen noch die Dachfenster und die Beleuchtung.

    Weitere Gebäude sind vorerst nicht geplant.

    Rechs von der Wartungshalle wird noch eine Container-Abladung mit Kran platziert.

    Gruss
    Thomas
